A3：橡塑膠機應用領域

A3->Q1：射出機如何運用Compact power unit 動力小單元？
Ans:

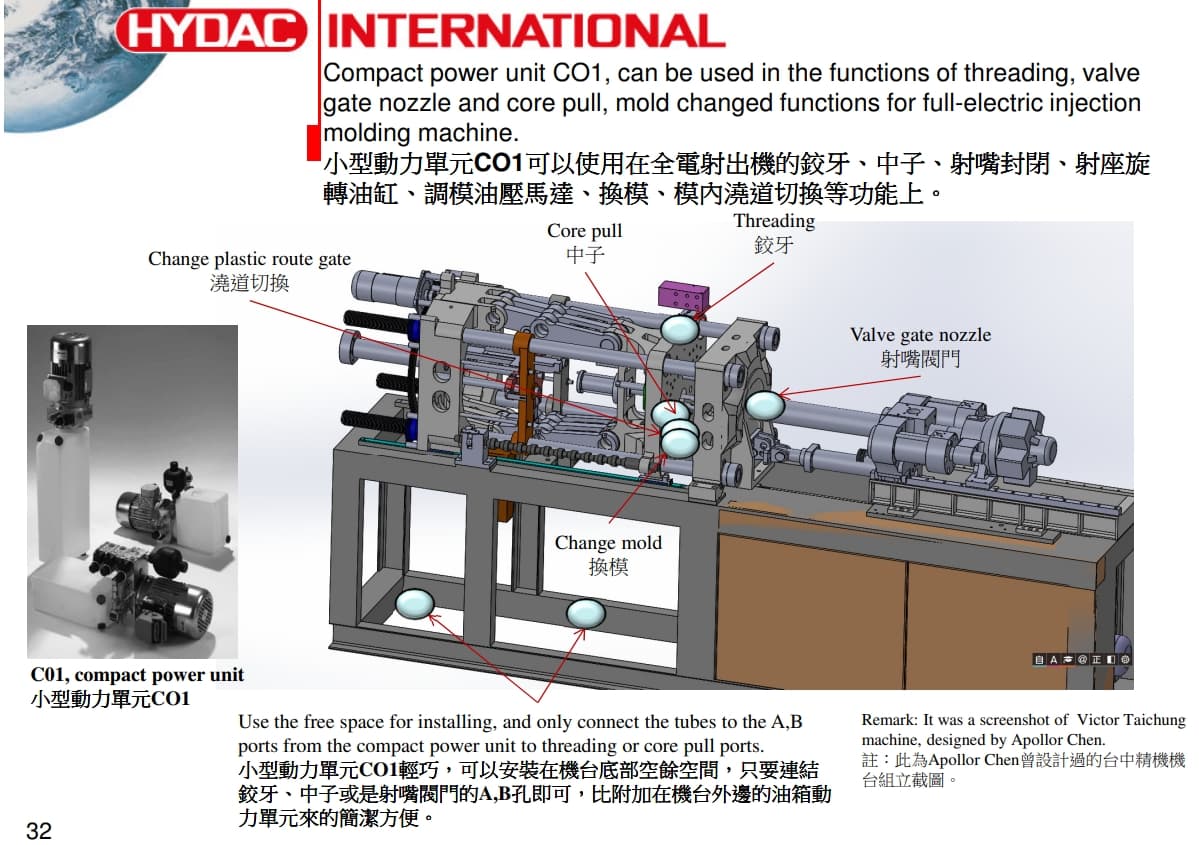

動力小單元可以在全電機及油壓機方面來輔助搭配多能功，使其可以同步作業，或是採取與系統不同壓力值來執行頂針、中子、鉸牙、熱澆道切換、射座旋轉、射嘴封閉、夾模等功能。相關位置，如以下圖示說明。
亦可以搭配儲能蓄壓器SBO樣式，來進行間斷性的油壓輸出，整個動力單元採不搭配冷卻器模式。

->請點選此連結檔案內容說明。
->請點選compact power unit pdf 型錄內容。
更多的相關動力小單元型錄，請點選德國總公司網站路徑連結如下：
->HYDAC Compact power unit
A3->Q2：HLT 非接觸磁性尺有何安裝注意事項？
Ans:
磁性尺主要採用磁滯原理來作動的，所以在移動的感側器（磁石magnet）須注意防磁干擾，其磁石固定安裝須採用非磁性的材質，如銅、不鏽鋼、工程塑鋼（POM）來進行隔絕；桿狀磁性尺可以應用在全埋入與半埋入油缸，平行滑動與浮動的，可以應用在二板機鎖模單元等相對運動的位移。另油缸採用的磁石有鎖螺絲固定樣式，注意螺絲採用不鏽鋼材質；另也有採用C型扣固定的方式，也須注意不鏽鋼的C扣。

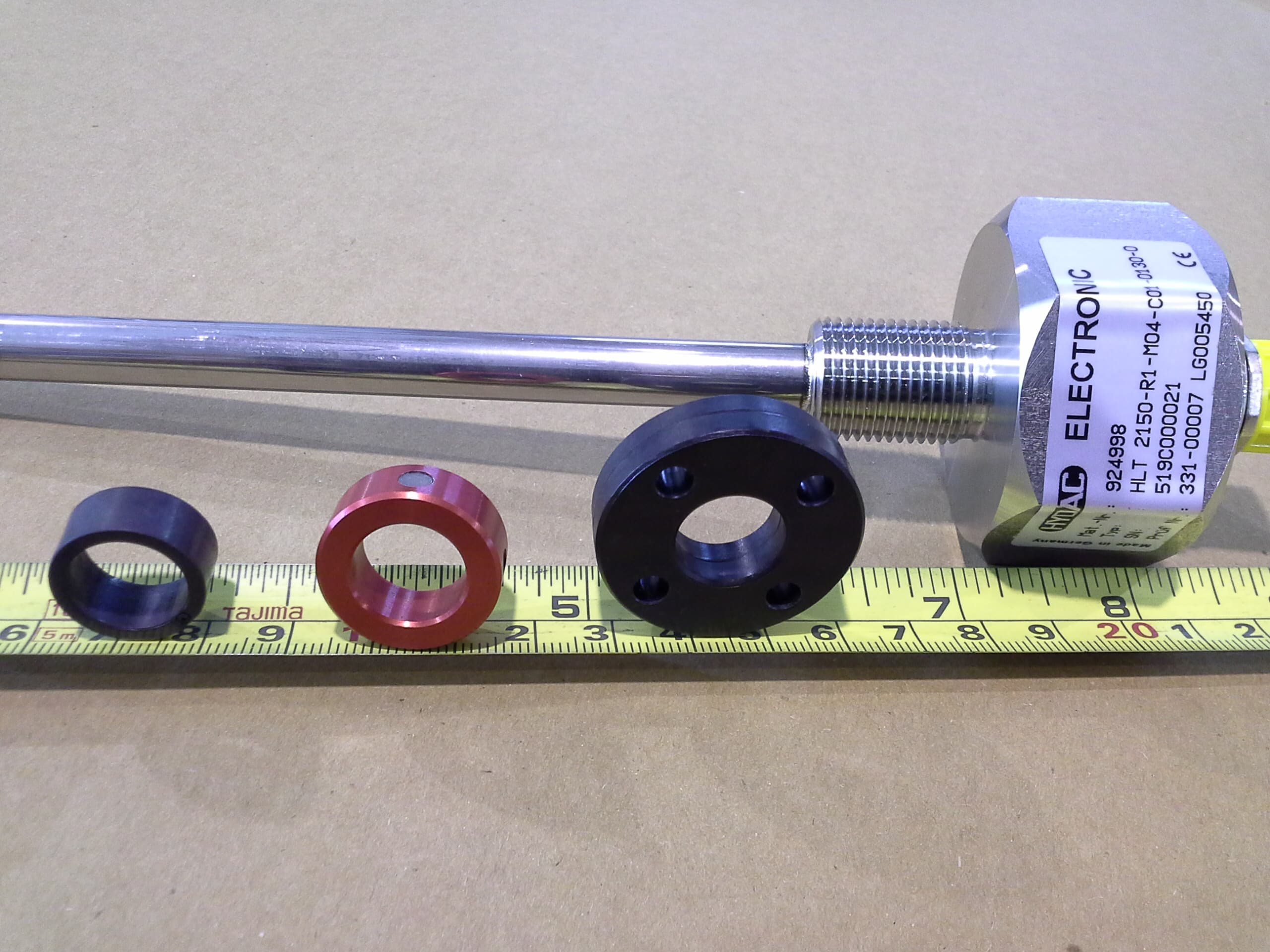

安裝在油缸活塞的位置感側器magnet大小樣式，如下圖示。

相關進一步的參考資料，請點選連結如下：
->HLT磁性尺與磁石規格型錄
->HLT安裝注意事項

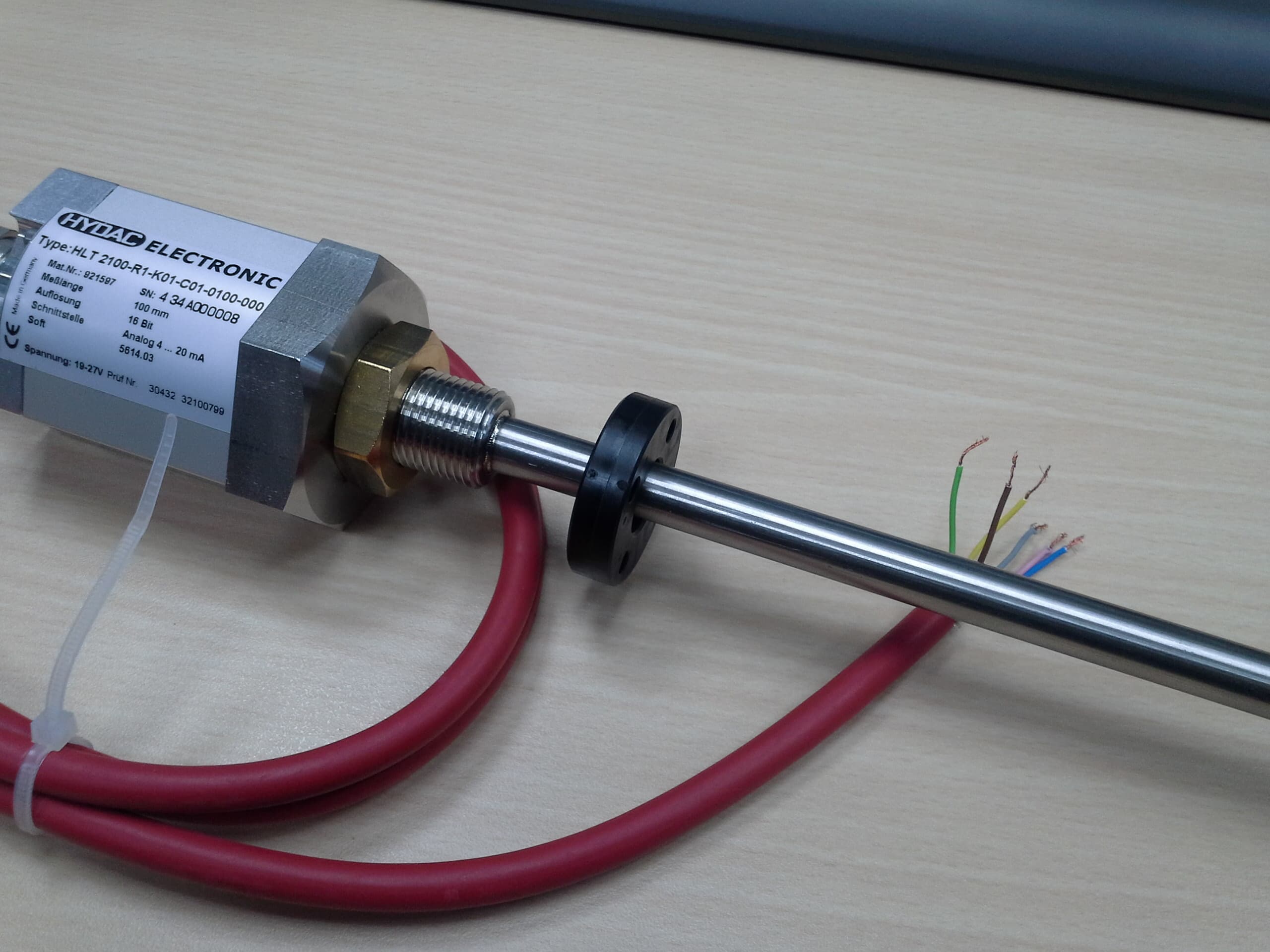

A3->Q3：HLT 2100-R1類比輸出磁性尺，如何設定起始點與結束點？以達絕對精度呈現。
Ans:
一般在HLT類比系列的精度方面，與規格行程及精度等級有關（12bit、16bit、...等等），所以在設計上我們都會挑選大於行程的磁性尺來使用，不管電壓輸出，或是電流輸出（好比0-10V、4-24mA），有時設計剛好不一定符合所買的行程，只好用電腦程式設定來控制起始點與結束點，這難免會有些精度偏差。
所以要修正精度偏差，可以採用pin 3 與pin 4接點來進行額外設定，這部份的接點是可是先配置好，按壓按鍵即可設定好，如此就能達到絕對精度，以符合0-10V或是4-24mA的真正電壓、電流範圍。

相關進一步說明，請點選如下連結。
->關於磁性尺HLT 2100-R1系列「起始點與結束點」的設定說明。
A3->Q4：蓄壓器氮氣預充壓力值p0如何選呢？有何考量呢？
Ans:

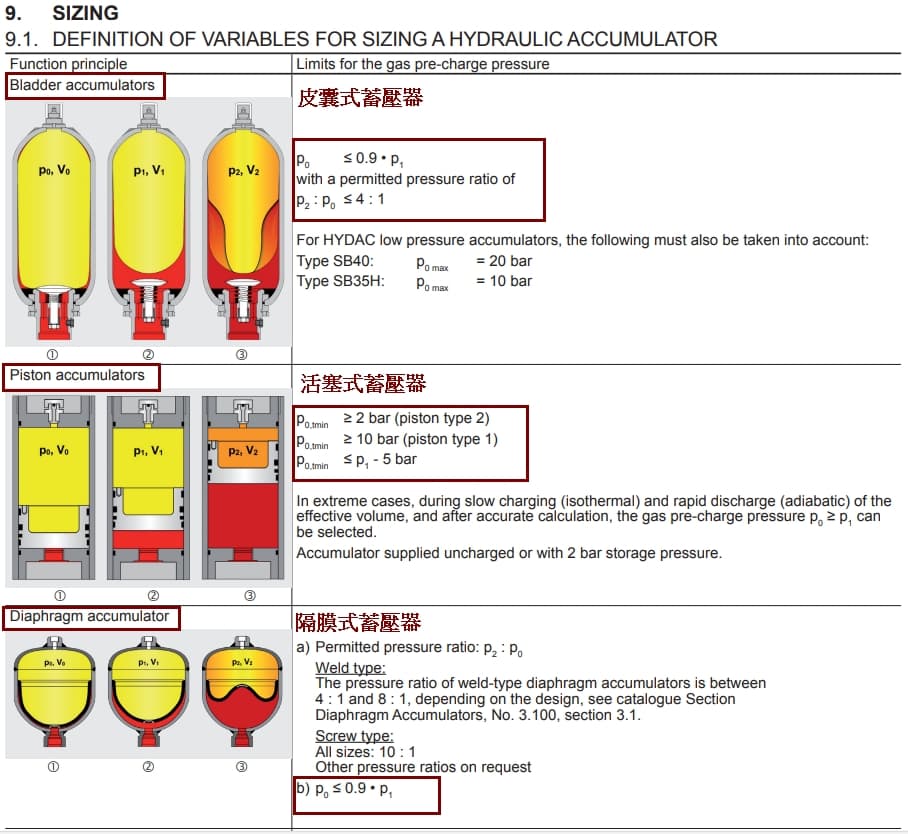

一般而言是要考量到所採用的蓄壓器規格樣式，以橡塑膠機而言，一般會採用皮囊式蓄壓器（Bladder accumulator）居多，當然也有採用活塞式蓄壓器（Piston accumulator）以及小容積的隔膜式蓄壓器（Diaphragm accumulator），其p0值分別如下：
1. 皮囊式：p0≦0.9*p1
2. 活塞式：p0≧2 bar (piston type 2)、p0≧10 bar (piston type 1)、p0≧p1-5 bar 。
3. 隔膜式：p0≦0.9*p1
以上是在蓄壓器儲能方面，但在衝擊吸收（shock absorption）方面是採用p0=0.6~0.9pm (pm代表為平均操作壓力）、在脈衝阻尼器方面（pulsation damping)擇採用p0=0.6pm (pm代表為平均操作壓力），或是多個的操作壓力下，擇採用p0=0.8p1.
當然在高溫的夏天以及寒冷的冬天，環境因素也必須考量上去的，溫度高，有效容積會增加，相反的，溫度低，有效容積會下降，須進一步將此因素加上去才行，這部份可以參考我們蓄壓器型錄P18與P19頁內容說明，其網站型錄下載路徑點選如右：台灣賀德克技術有限公司 (hydac.com.tw)
如想要更快速計算出各個參數值的變化參考，可以上我們德國網站的蓄壓器計算工具ASPlight，線上計算，其點選連結路徑如下：
ASPlight – online calculation for hydraulic accumulators | HYDAC
